城市二次供水在線監測方案，可下載。

供水行業-二次供水解決方案.docx

一、城市二次供水在線監測方案特點

1、監測參數多元化，覆蓋關鍵指標

微生物指標：細菌總數、總大腸菌群等；

理化指標：余氯、pH值、濁度、溶解氧、電導率、顆粒物數量等；

管網運行參數：噪聲監測、流量等

2、實時在線監測成為主流

通過傳感器實現24小時不間斷數據采集；

支持5G/4G遠程傳輸，數據更新頻率可達分鐘級；

異常數據觸發聲光報警，響應時間縮短至15分鐘內；

3、監測點位布局復雜

儲水箱進出口、加壓泵房前后端、管網末梢用戶端；

4、設備集成度高且智能化

模塊化設計：支持余氯、濁度等4-6種傳感器自由組合；

智能診斷：具備電極自清洗、光源衰減補償等自維護功能；

數據管理：支持U盤導出CSV格式數據，兼容MODBUS協議；

根據國家市場監督管理總局、國家標準化管理委員會于2022年3月15日發布生活飲用水衛生標準（GB 5749-2022）：

表1生活飲用水水質常規指標及限值

序號	指標	限制
1	總大腸菌群/（MPN/100mL或CFU/100mL）	不應檢出
2	大腸埃希氏菌/（MPN/100mL或CFU/100mL）	不應檢出
3	菌落總數/（MPN/mL或CFU/mL）	100
4	色度（鉑鉆色度單位）/度	15
5	渾濁度（散射渾濁度單位）/NTU	1
6	臭和味	無異臭、異味
7	肉眼可見物	無
8	PH	不小于6.5且不大于8.5
9	氯化物/（mg/L）	250
10	硫酸鹽/（mg/L）	250
11	總硬度（以CaCO計）/（mg/L）	1000
12	高錳酸鹽指數（以O計)/（mg/L)	450
13	氨（以N計）/（mg/L）	3

表2生活飲用水消毒劑常規指標及要求

序號	指標	與水接觸時間/min	出廠水和末梢水限值/(mg/L)	出廠水余量/(mg/L)	末梢水余量/(mg/L.)
1	游離氯	≥30	≤2	≥0.3	≥0.05
2	總氯	≥120	≤3	≥0.5	≥0.05
3	臭氧	≥12	≤0.3	-	≥0.02 如采用其他協同消毒方式, 消毒劑限值及余量應滿足相應要求
4	二氧化氯	≥30	≤0.8	≥0.1	≥0.02
采用液氯、次氯酸鈉、次氯酸鈣消毒方式時,應測定游離氣。采用氯胺消毒方式時,應測定總氯。采用臭氧消毒方式時,應測定臭氧。采用二氧化氯消毒方式時,應測定二氧化氣:采用二氧化氣與氣混合消毒劑發生器消毒方式時,應測定二氧化氯和游離氯。兩項指標均應滿足限值要求,至少一項指標應滿足余量要求。

根據指標要求二次供水水質監測參數應有：大腸桿菌、微生物、菌落總數、色度、濁度、氟化物、總硬度、高錳酸鹽指數、氨。以不同的消毒方式可選擇余氯、二氧化氯、臭氧。

二、建設方案設計

1. 系統框架圖


2、城市二次供水在線監測系統

硬件方面：在線監測系統采用先進的供水管理技術，它集成了高精度監測傳感器、數據處理單元、內部水流管路等組件，通過智能在線監測設備和無線數據傳輸系統為核心，實現對供水過程中的多個關鍵水質參數（如pH值、濁度、余氯、電導率等）的實時監控、分析和傳輸。

在技術配置方面，系統采用了高精度傳感器與監測儀表，這些設備根據特定的協議，通過數據采集傳輸儀將收集到的在線監測數據實時發送到后端監控平臺。這種配置使得管理部門能夠實時了解從水源取水、水廠制水、到配水及最終居民用水的整個過程，實現了全面的實時動態監控和預警機制。


3. 設備選型策略

（1）核心監測參數與設備對應

核心監測參數	設備名稱	設備原理
大腸桿菌	大腸桿菌在線分析儀	酶底物法
生物毒性	生物毒性在線分析儀	發光細菌法
色度	在線色度傳感器	雙波長可見光吸收法
濁度	在線濁度傳感器	散射光法
PH	在線PH傳感器	玻璃電極法
電導率	在線電導率傳感器	接觸式電極法
硬度	在線硬度傳感器/在線硬度分析儀	離子選擇法/比色滴定
氨氮	在線氨氮傳感器/在線氨氮分析儀/在線全光譜多參數傳感器/便攜式多參數分析儀	離子選擇法/水楊酸法/全光譜法/光電比色法
硝氮	在線光學硝氮傳感器	雙波長可見光吸收法
高錳酸鹽指數	在線高錳酸鹽指數分析儀/在線全光譜多參數傳感器/便攜式多參數分析儀	高錳酸鉀氧化法/全光譜法/光電比色法
余氯	在線余氯傳感器/在線余氯分析儀/便攜式多參數分析儀	恒壓法/DPD吸光度法/光電比色法
二氧化氯	在線二氧化氯傳感器/便攜式多參數分析儀	恒壓法/光電比色法
臭氧	在線臭氧傳感器	恒壓法
流量	電磁流量計	法拉第電磁感應
顆粒物數量	液體顆粒計數器	光阻法
噪聲	管道噪聲檢測儀	超高靈敏度壓電

（2）設備類型選擇

集成產品：

供水水質監測微系統

傳感器類產品：

低濁傳感器 PH傳感器余氯傳感器

流量計、噪聲、顆粒度監測：

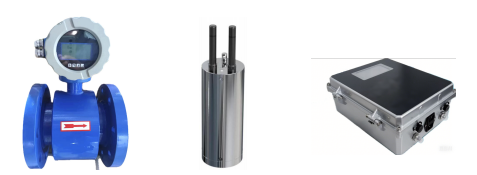

電磁流量計管道噪聲檢測儀液體顆粒計數器

三、產品介紹

1. 技術參數

設備名稱	監測參數	圖片示例
大腸桿菌在線分析儀	原理：酶底物法量程：0-100MPN/100mL 精度：±10%
生物毒性在線分析儀	原理：發光細菌法量程：0-100%抑制率精度：±10%
在線色度傳感器	原理：雙波長可見光吸收法量程：0～500Hazen 精度：讀數的±5%
在線濁度傳感器	原理：光散射量程：0~10.000NTU 精度：±2%或±0.02NTU以大為準；±0.3℃
在線PH傳感器	原理：玻璃電極法量程：0-14 pH 精度：±0.1 pH
在線電導率傳感器	原理：接觸式電極法量程：0～5000 μS/cm 精度：讀數的±1%
在線硬度傳感器	原理：離子選擇法量程：0～1000.0mg/L 精度：讀數的±10%
在線硬度分析儀	原理：比色滴定量程：50～500ppm 精度：上限值的±5%
在線氨氮傳感器	原理：離子選擇電極法量程：0～100.00 mg/L 精度：讀數的±10%或±1 mg/L 以大者為準
在線氨氮分析儀	原理：水楊酸分光光度法量程：0～150.00mg/L 精度：濃度＜2mg/L，±0.2mg/L；濃度≥2mg/L，≤10%
在線光學硝氮傳感器	原理：雙波長紫外吸收法量程：0～20.0 mg/L 精度：讀數的±5%
在線高錳酸鹽指數分析儀	原理：高錳酸鉀氧化法量程：0.0～20.00mg/L 精度：±10%
在線余氯傳感器	原理：恒壓法量程：0～2.000mg/L 精度：讀數的±5%/±0.05mg/L
在線余氯分析儀	原理：DPD吸光度法量程：0-5.000mg/L 精度：±0.1 mg/L
在線二氧化氯傳感器	原理：恒壓法量程：0-2.000mg/L 精度：讀數的±5%/±0.05mg/L
在線臭氧傳感器	原理：恒壓法量程：0-2.000mg/L 精度：讀數的±5%/±0.05mg/L
供水水質微站系統	集成PH、電導率、濁度、余氯等傳感器
在線全光譜多參數傳感器	原理：全光譜吸收法量程： COD：0～200mg/Lequiv. KHP；色度：0～500Hazen；TOC：0～150mg/L；濁度：0～400NTU；BOD：0～150mg/L；UV254：0～1.5AU； TP：0～15mg/L；TN：0～100mg/L；NHN：0～80mg/L；硝酸鹽：0～15mg/L；亞硝酸鹽：0～10mg/L；CODMn：0～100mg/L 精度：±5%F.S.
便攜式多參數分析儀	檢測參數：COD、高錳酸鹽指數、氨氮、總磷、總氮、硝酸鹽氮、亞硝酸鹽氮、磷酸鹽、硫酸鹽、亞硫酸鹽、硫化物、余氯、重金屬（銅鎳鋅錳）等工作波長范圍：420nm 520nm，580nm，610nm；波長半寬度：5±2（nm）；儀器的檢測范圍：吸光度值0.000-3.000；光源燈：冷光源；分辨率：0.001；
手持式多參數檢測儀	顯示：3.3 英寸單色液晶顯示屏外形尺寸：200mm101mm36mm 防護等級：IP67
電磁流量計	口徑：DN15-DN300 內襯：四氟壓力：1.6Mpa 電極：316L
液體顆粒計數器	粒徑范圍：2-600μm 檢測通道：8 通道（2-100μm 任意設置）最大檢測濃度：10000 particle/ml
管道噪聲檢測儀	監測距離>=300 米(金屬直線管道) 運行功耗每次充電后運行時間>2 年@每天上報一次監測信號聲波與振動
